项目简介

利用Docker、Gitlab、Gitlab Runner(docker)、SonarQube、Harbor、Jmeter、Maven、Java技术，搭建一个完整的 CI/CD 管道，实现当开发人员完成代码提交后，开始流水线工作，完成编译打包、单元测试、源码扫描、上传制品、部署服务到Docker容器、自动化测试工作。通过自动化构建、测试、代码质量检查和容器化部署，将开发人员从繁琐的手动操作中解放出来，提高团队的开发效率、软件质量和安全性，实现持续更新迭代和持续部署交付。

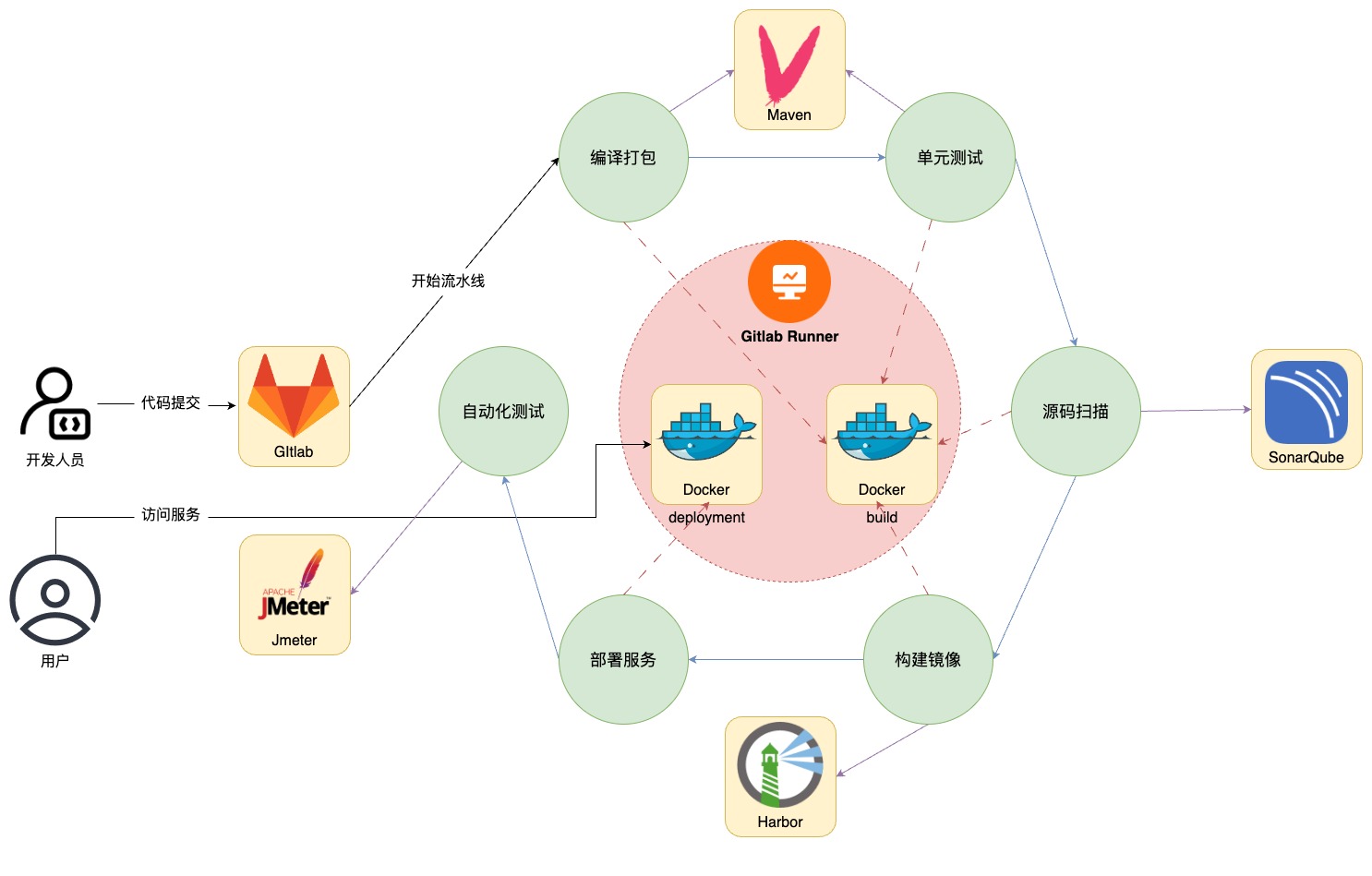

CI/CD流程图


流程说明

  1. 开发人员将代码提交到Gitlab代码仓库时，触发持续构建和持续部署流程。
  2. 在build标签的Runner上通过maven镜像实现编译打包、单元测试操作。
  3. 在build标签的Runner上通过sonar-scanner镜像请求sonarqube服务，实现源码扫描操作。
  4. 在build标签的Runner上通过docker-dind镜像实现项目镜像构建并推送至Harbor镜像仓库。
  5. 在deployment标签的Runner上执行shell脚本完成镜像拉取以及启动容器服务操作。
  6. 在build标签的Runner上通过jmeter镜像实现自动化测试操作。
  7. 流水线执行完成后，将结果邮件通知给开发和运维人员。
  8. 用户访问项目服务器。

服务器列表

服务器名称 主机名 IP 部署服务 Runner标签
代码审查服务器 sonarqube 192.168.10.71 SonarQube
代码托管服务器 gitlab 192.168.10.72 Gitlab
打包编译服务器 build 192.168.10.74 Docker build
服务部署服务器 springboot 192.168.10.75 Docker deployment
镜像仓库服务器 harbor 192.168.10.10 Harbor

服务部署

镜像构建

Maven镜像

maven镜像只需要修改镜像源为国内地址即可。

FROM maven:3.9.3
RUN sed -i -E '159a <mirror>\n<id>TencentMirror</id>\n<name>Tencent Mirror</name>\n<url>https://mirrors.cloud.tencent.com/nexus/repository/maven-public/</url>\n<mirrorOf>central</mirrorOf>\n</mirror>' /usr/share/maven/conf/settings.xml

sonar-scanner镜像

仓库地址：https://hub.docker.com/r/sonarsource/sonar-scanner-cli

docker pull sonarsource/sonar-scanner-cli:10

docker-dind镜像

仓库地址：https://hub.docker.com/_/docker

docker pull docker:dind

jmeter镜像

由于官方并未提供jmeter镜像，且第三方镜像版本较老，因此推荐构建自定义镜像完成部署。

[root@jmeter ~]# cat Dockerfile
# FROM openjdk:17-jdk-alpine
FROM harbor.local.com/library/openjdk:17-jdk-alpine
ENV JMETER_HOME /opt/jmeter
ENV PATH $JMETER_HOME/bin:$PATH
ENV CLASSPATH $JMETER_HOME/lib/ext/ApacheJMeter_core.jar:$JMETER_HOME/lib/jorphan.jar:$CLASSPATH
COPY apache-jmeter-5.6.3.tgz /tmp/
RUN tar -zxf /tmp/apache-jmeter-5.6.3.tgz -C /tmp \
  && mv /tmp/apache-jmeter-5.6.3 /opt/jmeter \
  && rm -rf /tmp/apache-jmeter-5.6.3.tgz
CMD ["jmeter","-v"]
[root@jmeter ~]# docker build -t harbor.local.com/cicd/jmeter:5.6.3 .

模板库资源更新

模板库具体介绍可参考文档：https://www.cuiliangblog.cn/detail/section/173479217，本文是在gitlab+Linux项目基础上补充模板库内容。

deploy.yml

# 服务部署
.deploy-linux: # 部署到linux系统
  stage: deploy
  tags:
    - deploy
  script:
    - sh -x $DEPLOY_PATH $ARTIFACT_USER $ARTIFACTORY_KEY /opt/$ARTIFACT_URL_PATH $ARTIFACTORY_PUBLIC_URL/$ARTIFACT_REPO/$ARTIFACT_URL_PATH

.deploy-docker: # 部署到docker环境
  stage: deploy
  image: harbor.local.com/cicd/docker:dind # 在部署阶段使用docker:dind镜像操作
  tags:
    - docker
  script:
    - sh -x $DEPLOY_PATH $HARBOR_USER $HARBOR_PASSWORD $IMAGE_FULL_NAME $CI_PROJECT_NAME

harbor.yml

# 镜像上传与下载
variables: # 全局变量
  HARBOR_URL: harbor.local.com # harbor仓库地址
  IMAGE_FULL_NAME: "$HARBOR_URL/$HARBOR_REPO/$IMAGE_NAME"

.docker-upload-harbor:
  stage: upload-harbor
  image: harbor.local.com/cicd/docker:dind # 在构建镜像阶段使用docker:dind镜像操作
  tags: # 在docker机器构建镜像
    - docker
  before_script:
    - cat $DOCKERFILE_PATH
  script:
    - docker build -f $DOCKERFILE_PATH -t $IMAGE_FULL_NAME .
    - docker login $HARBOR_URL -u $HARBOR_USER -p $HARBOR_PASSWORD # 登录harbor
    - docker push $IMAGE_FULL_NAME # 上传镜像
    - docker rmi -f $IMAGE_FULL_NAME # 删除镜像

.docker-download-harbor:
  stage: download-harbor
  image: harbor.local.com/cicd/docker:dind # 在构建镜像阶段使用docker:dind镜像操作
  tags:
    - docker
  script:
    - docker login $HARBOR_URL -u $HARBOR_USER -p $HARBOR_PASSWORD # 登录harbor
    - docker pull $IMAGE_FULL_NAME # 下载镜像
  after_script:
    - docker images

流水线项目创建

项目代码仓库地址

gitee：https://gitee.com/cuiliang0302/spring_boot_demo github：https://github.com/cuiliang0302/spring-boot-demo

gitlab项目权限配置

具体参考文档：https://www.cuiliangblog.cn/detail/section/169621642

Runner部署配置

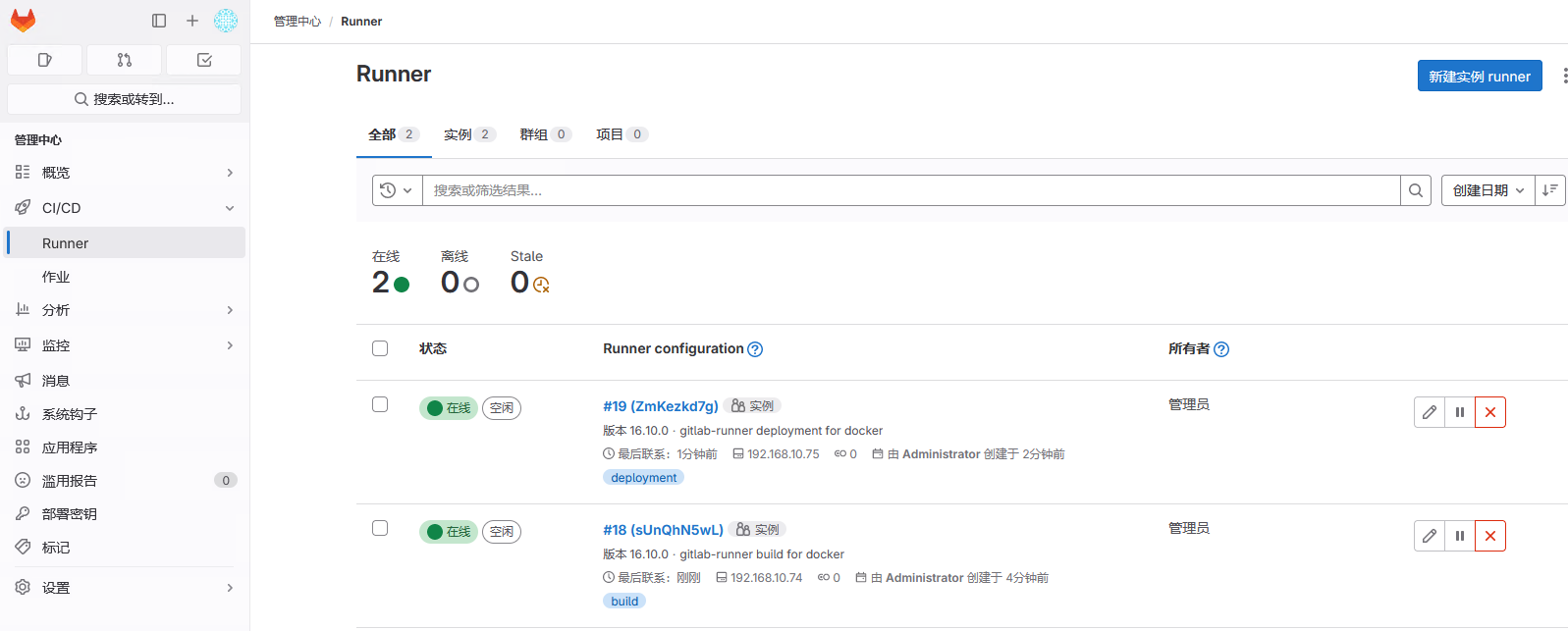

Runner安装：https://www.cuiliangblog.cn/detail/section/123128550 Runner注册：https://www.cuiliangblog.cn/detail/section/123863613 注册的Runner执行器类型为Docker，作用范围为shared类型，注册后效果如下： image.png

配置密钥变量

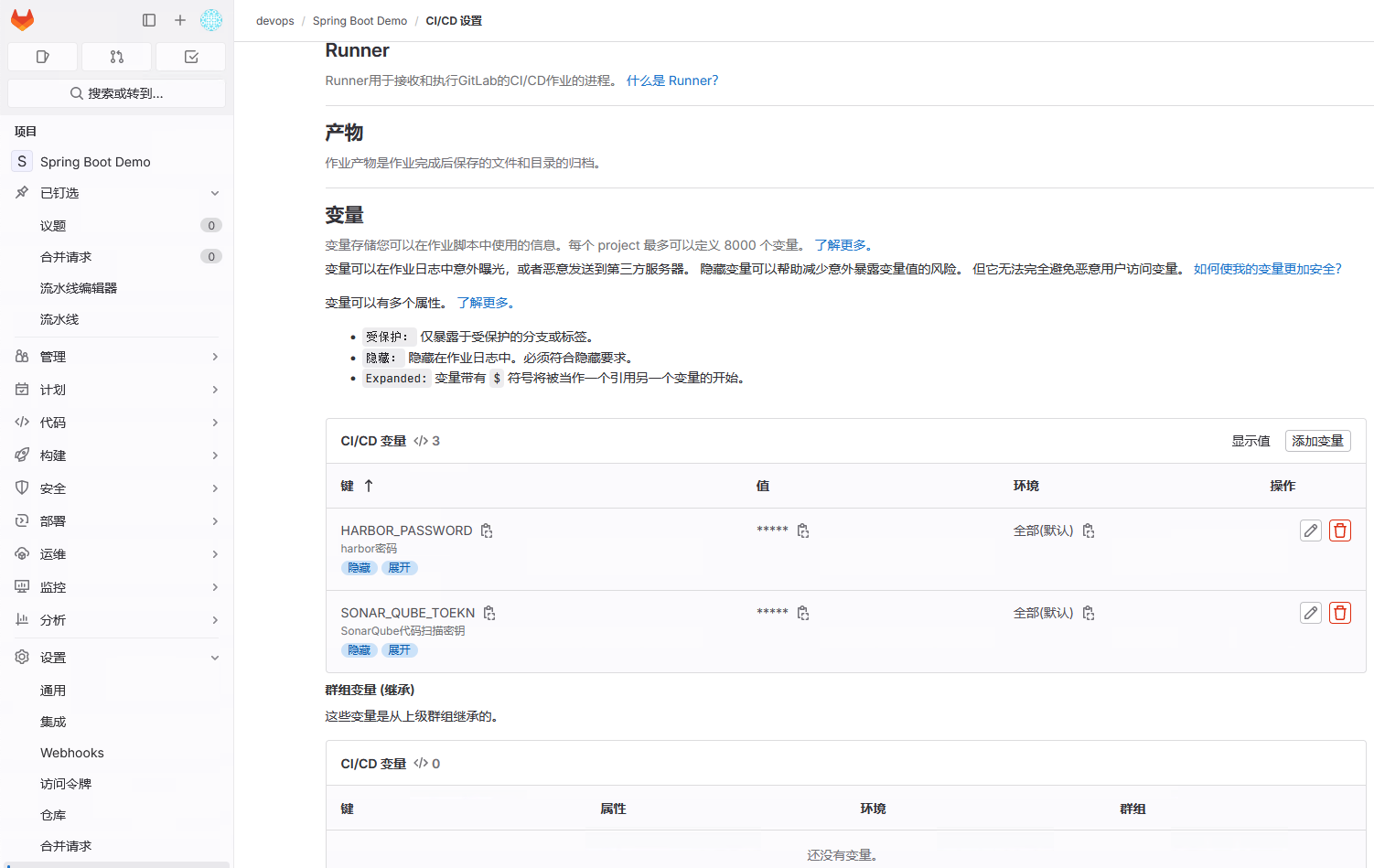

进入项目——>设置——>CI/CD——>变量 新建SONAR_QUBE_TOEKN、HARBOR_PASSWORD两个变量，取消保护变量，并勾选隐藏变量。 变量配置信息内容如下： 下载.png

配置邮件发送

具体可参考文档：https://www.cuiliangblog.cn/detail/section/173068275

流水线配置

在项目根目录下创建.gitlab-ci.yml文件 image.png 流水线内容如下

include: # 引入模板库公共文件
  - project: 'devops/gitlabci-template'
    ref: master
    file: 'jobs/build.yml'
  - project: 'devops/gitlabci-template'
    ref: master
    file: 'jobs/test.yml'
  - project: 'devops/gitlabci-template'
    ref: master
    file: 'jobs/sonarqube.yml'
  - project: 'devops/gitlabci-template'
    ref: master
    file: 'jobs/harbor.yml'
  - project: 'devops/gitlabci-template'
    ref: master
    file: 'jobs/deploy.yml'
  - project: 'devops/gitlabci-template'
    ref: master
    file: 'jobs/jmeter.yml'

variables: # 全局变量
  SONAR_QUBE_PATH: "$CI_PROJECT_DIR/cicd/sonar-project.properties" # sonarqube配置文件地址
  # 镜像上传
  HARBOR_REPO: devops # harbor仓库名
  HARBOR_USER: admin # harbor用户名
  DOCKERFILE_PATH: cicd/Dockerfile # Dockerfile文件路径
  IMAGE_NAME: "$CI_PROJECT_NAME:$CI_COMMIT_BRANCH-$CI_COMMIT_SHORT_SHA" # 镜像名称
  # 服务部署
  DEPLOY_PATH: "$CI_PROJECT_DIR/cicd/deployment-docker.sh" # 服务部署脚本路径
  # 自动化测试
  JMETER_PATH: "$CI_PROJECT_DIR/cicd/jmeter/demo.jmx" # 自动化测试脚本路径

default:
  cache: # 全局缓存配置
    paths:
      - target/

stages:
  - build
  - code_scan
  - product
  - deploy
  - test

mvn: # 编译打包
  stage: build
  extends: .mvn-build
  image: harbor.local.com/cicd/maven:v3.9.3 # 构建阶段使用指定的maven镜像
  tags:
    - build

unit_test: # 单元测试
  stage: build
  extends: .mvn_unit_test
  image: harbor.local.com/cicd/maven:v3.9.3 # 构建阶段使用指定的maven镜像
  tags:
    - build

code_scan: # SonarQube代码扫描
  stage: code_scan
  extends: .sonarqube
  image: harbor.local.com/cicd/sonar-scanner-cli:10 # 代码扫描阶段使用sonar-scanner-cli镜像
  before_script:
    - ls target/
  tags:
    - build

product: # 上传到harbor仓库
  stage: product
  extends: .docker-upload-harbor
  tags:
    - build

deploy_to_prod: # 部署到生产环境
  stage: deploy
  extends: .deploy-docker
  rules:
    - if: '$CI_COMMIT_BRANCH == "master"'
  tags:
    - deployment
  after_script:
    - sleep 10
    - docker ps | grep 8888
  environment: # 生产环境
    name: production
    url: http://prod.demo.com:8888

deploy_to_test: # 部署到测试环境
  stage: deploy
  extends: .deploy-docker
  rules:
    - if: '$CI_COMMIT_BRANCH == "test"'
  tags:
    - build
  after_script:
    - sleep 10
    - docker ps | grep 8888
  environment: # 测试环境
    name: test
    url: http://test.demo.com:8888

pages: # 自动化测试并收集测试报告
  stage: test
  extends: .jmeter
  image: harbor.local.com/cicd/jmeter:5.6.3 # 自动化阶段使用jmeter镜像
  tags:
    - build

结果验证

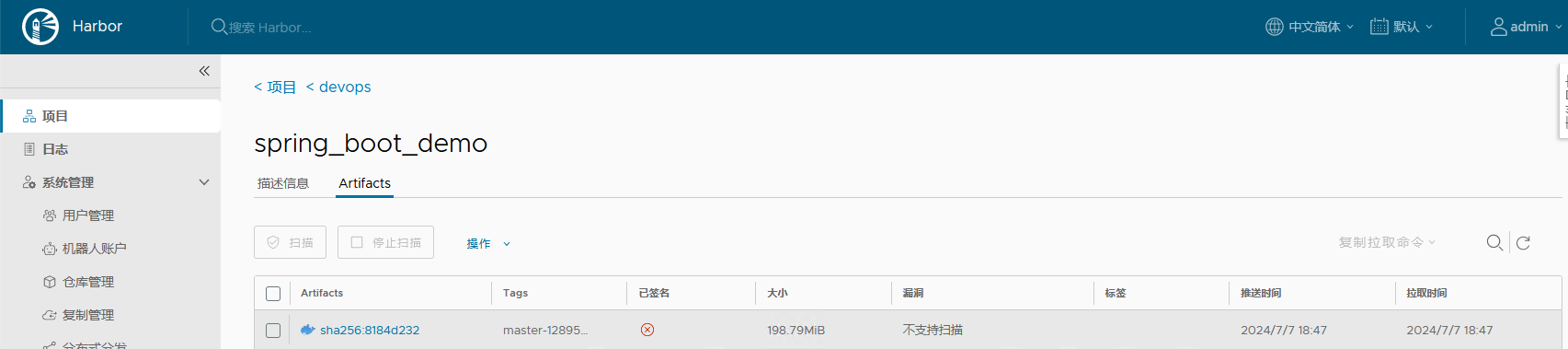

镜像查看


容器信息查看

登录springboot服务器查看容器信息

[root@springboot ~]# docker ps
CONTAINER ID   IMAGE                                                      COMMAND                   CREATED          STATUS                    PORTS                                       NAMES
b5bbf8ecd87d   harbor.local.com/devops/spring_boot_demo:master-12895965   "java -jar /app.jar"      51 seconds ago   Up 50 seconds (healthy)   0.0.0.0:8888->8888/tcp, :::8888->8888/tcp   spring_boot_demo
9c3bd4d81c61   harbor.local.com/cicd/gitlab-runner:v16.10.0               "/usr/bin/dumb-init …"   17 minutes ago   Up 12 minutes                                                         gitlab-runner

其他效果与之前gitlab+linux效果类似，区别在于本次全程使用docker类型runner运行job任务。
