项目简介

利用Gitlab、Gitlab Runner、SonarQube、Artifactory、Jmeter、Maven、Java技术，搭建一个完整的 CI/CD 管道，实现当开发人员完成代码提交后，开始流水线工作，完成编译打包、单元测试、源码扫描、上传制品、部署服务到Linux主机、自动化测试工作。通过自动化构建、测试、代码质量检查和容器化部署，将开发人员从繁琐的手动操作中解放出来，提高团队的开发效率、软件质量和安全性，实现持续更新迭代和持续部署交付。

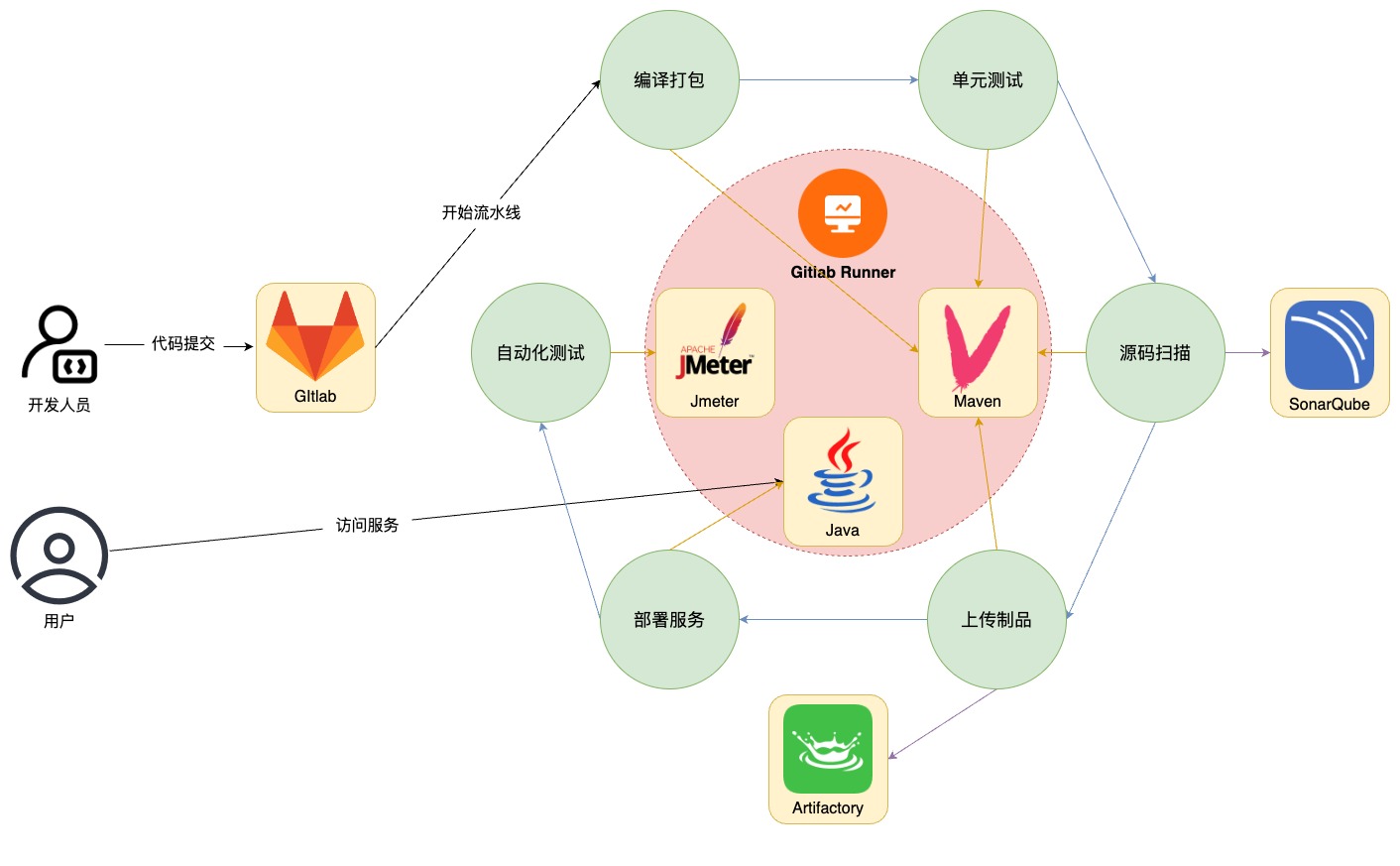

CI/CD流程图


流程说明

开发人员将代码提交到Gitlab代码仓库时，触发持续构建和持续部署流程。
使用Maven环境的Gitlab Runner实现编译打包、单元测试、源码扫描和上传制品操作。
使用Java环境的Gitlab Runner实现服务springboot部署。
使用JMeter环境的Gitlab Runner实现自动化测试。
流水线执行完成后，将结果邮件通知给开发和运维人员。
用户访问项目服务器。

服务器列表

服务器名称	主机名	IP	部署服务	Runner标签
代码审查服务器	sonarqube	192.168.10.71	SonarQube
代码托管服务器	gitlab	192.168.10.72	Gitlab
打包编译服务器	maven	192.168.10.74	Java、Maven	build
服务部署服务器	springboot	192.168.10.75	Java	deployment
制品库服务器	artifactory	192.168.10.76	artifactory
自动化测试服务器	jmeter	192.168.10.77	Java、jmeter	test

服务部署

Gitlab：https://www.cuiliangblog.cn/detail/section/92727905
SonarQube：https://www.cuiliangblog.cn/detail/section/131467837
Artifactory：https://www.cuiliangblog.cn/detail/section/172000978
Jmeter：https://www.cuiliangblog.cn/detail/section/173491430

模板库创建

模板库功能介绍

通常情况下项目流水线大部分的内容都是相同的，为了实现模板复用，减少重复代码，我们可以创建一个git仓库用于存放模板，然后创建一个templates目录存放所有pipeline的模板，创建一个jobs目录存放job模板。这样我们可以将一些maven、golang、npm工具通过一个job模板和不同的构建命令实现。templates的好处是我们在其中定义了模板流水线，这些流水线可以直接让项目使用。当遇到个性化项目的时候就可以在当前项目创建.gitlab-ci.yml文件来引用模板文件，再进一步实现个性化需要。

模板库地址

gitee：https://gitee.com/cuiliang0302/gitlabci-template

模板库创建

创建模板库项目Gitlabci Template 项目文件目录结构如下所示：

[root@tiaoban gitlabci-template]# tree .
.
├── jobs
│   ├── artifactory.yml
│   ├── build.yml
│   ├── deploy.yml
│   ├── jmeter.yml
│   ├── sonarqube.yml
│   └── test.yml
├── README.md
└── templates
    ├── java-docker.yml
    ├── java-k8s.yml
    └── java-linux.yml

artifactory.yml

# 制品库上传与下载
variables: # 全局变量
  ARTIFACTORY_PUBLIC_URL: http://192.168.10.76:8081/artifactory # Artifactory地址

.upload-artifact:
  stage: upload-artifact
  tags:
    - build
  script:
    - echo "curl -u$ARTIFACT_USER:$ARTIFACTORY_KEY -T $ARTIFACT_FILE_PATH "$ARTIFACTORY_PUBLIC_URL/$ARTIFACT_REPO/$ARTIFACT_URL_PATH""
    - curl -u$ARTIFACT_USER:$ARTIFACTORY_KEY -T $ARTIFACT_FILE_PATH "$ARTIFACTORY_PUBLIC_URL/$ARTIFACT_REPO/$ARTIFACT_URL_PATH"

.download-artifact:
  stage: download-artifact
  tags:
    - build
  script:
    - curl -u${ARTIFACT_USER}:${ARTIFACT_PASSWD} -O "$ARTIFACTORY_PUBLIC_URL/$ARTIFACT_REPO/$ARTIFACT_URL_PATH"
    - ls

build.yml

# 打包编译
.mvn-build:
  stage: build
  tags:
    - build
  script:
    - mvn clean package -DskipTests -Dmaven.repo.local=/home/gitlab-runner/cache/maven
  after_script:
    - ls target/
  artifacts:
    paths: # 收集打包后的制品
      - target/
  cache:
    policy: pull  # 不下载缓存

deploy.yml

# 服务部署
.deploy-linux: # 部署到linux系统
  stage: deploy
  tags:
    - deploy
  script:
    - sh -x $DEPLOY_PATH $ARTIFACT_USER $ARTIFACTORY_KEY /opt/$ARTIFACT_URL_PATH $ARTIFACTORY_PUBLIC_URL/$ARTIFACT_REPO/$ARTIFACT_URL_PATH

jmeter.yml

# jmeter自动化测试
.jmeter:
  stage: test
  tags:
    - jmeter
  script:
    - "jmeter -n -t $JMETER_PATH -l $CI_PROJECT_NAME-$CI_COMMIT_SHORT_SHA.jt1 -e -o $PWD/public -Jjemter.save.saveservice.output_format=csv"
  after_script:
    - ls $PWD/public/
  artifacts: # 收集站点page页内容
    paths:
      - public

sonarqube.yml

# sonarqube代码扫描
variables:
  SONAR_QUBE_URL: http://192.168.10.71:9000 # sonarqube服务地址

.sonarqube:
  stage: code_scan
  tags:
    - build
  script:
    - "sonar-scanner -Dsonar.projectKey=$CI_PROJECT_NAME -Dproject.settings=$SONAR_QUBE_PATH \
      -Dsonar.branch.name=$CI_COMMIT_REF_NAME -Dsonar.host.url=$SONAR_QUBE_URL -Dsonar.login=$SONAR_QUBE_TOEKN"

test.yml

# 单元测试
.mvn_unit_test:
  stage: build
  tags:
    - build
  script:
    - mvn test -Dmaven.repo.local=/home/gitlab-runner/cache/maven
  after_script:
    - ls target/surefire-reports/
  artifacts:
    reports:
      junit: target/surefire-reports/TEST-*.xml

流水线项目创建

项目代码仓库地址

gitee：https://gitee.com/cuiliang0302/spring_boot_demo github：https://github.com/cuiliang0302/spring-boot-demo

gitlab项目权限配置

具体参考文档：https://www.cuiliangblog.cn/detail/section/169621642

Runner部署配置

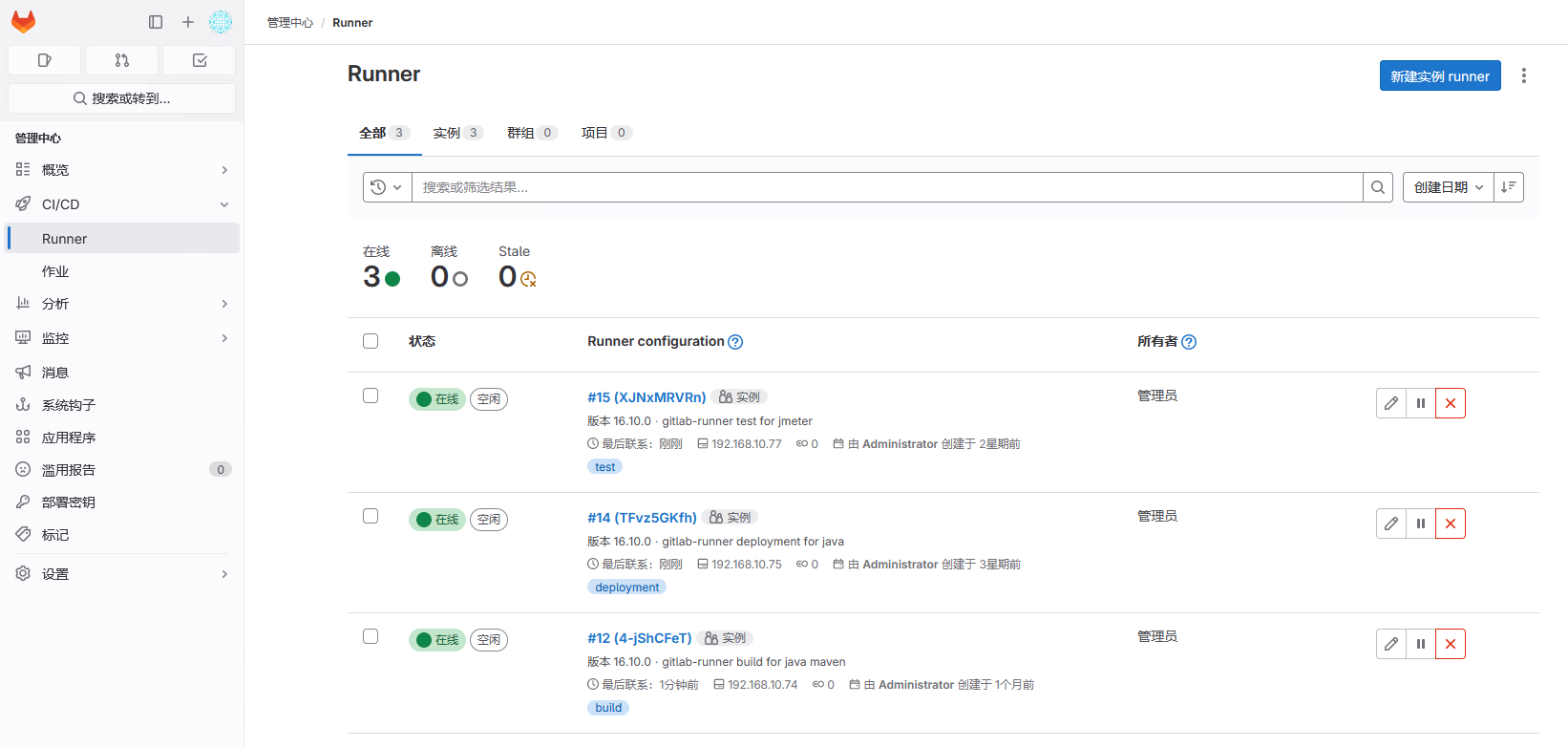

Runner安装：https://www.cuiliangblog.cn/detail/section/123128550 Runner注册：https://www.cuiliangblog.cn/detail/section/123863613 注册后记得修改Runner为特权用户，避免部署阶段无法创建目录导致部署失败。注册的Runner执行器类型为Shell，作用范围为shared类型，注册后效果如下：

配置密钥变量

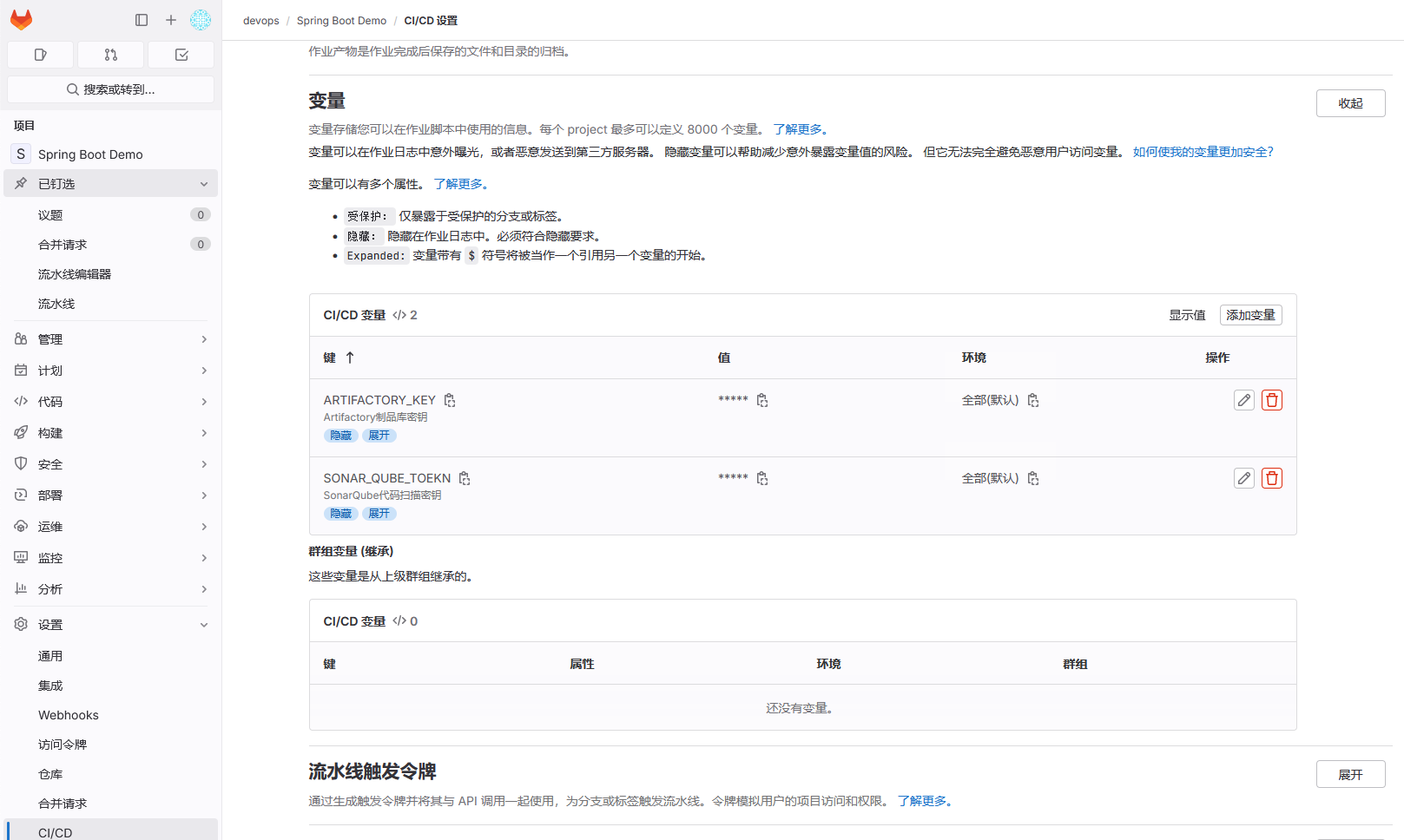

进入项目——>设置——>CI/CD——>变量新建ARTIFACTORY_KEY、SONAR_QUBE_TOEKN两个变量，取消保护变量，并勾选隐藏变量。变量配置信息内容如下：

配置邮件发送

具体可参考文档：https://www.cuiliangblog.cn/detail/section/173068275

流水线配置

在项目根目录下创建.gitlab-ci.yml文件文件内容如下

include: # 引入模板库公共文件
  - project: 'devops/gitlabci-template'
    ref: master
    file: 'jobs/build.yml'
  - project: 'devops/gitlabci-template'
    ref: master
    file: 'jobs/test.yml'
  - project: 'devops/gitlabci-template'
    ref: master
    file: 'jobs/sonarqube.yml'
  - project: 'devops/gitlabci-template'
    ref: master
    file: 'jobs/artifactory.yml'
  - project: 'devops/gitlabci-template'
    ref: master
    file: 'jobs/deploy.yml'
  - project: 'devops/gitlabci-template'
    ref: master
    file: 'jobs/jmeter.yml'


variables: # 全局变量
  SONAR_QUBE_PATH: "$CI_PROJECT_DIR/cicd/sonar-project.properties" # sonarqube配置文件地址
  # 制品上传
  ARTIFACT_REPO: devops # Artifactory仓库名
  ARTIFACT_USER: admin # Artifactory用户名
  ARTIFACT_FILE_PATH: target/*.jar # 制品本地路径
  ARTIFACT_URL_PATH: "$CI_PROJECT_NAME/$CI_COMMIT_BRANCH/$CI_PROJECT_NAME-$CI_COMMIT_SHORT_SHA.jar" # 制品仓库路径
  # 服务部署
  DEPLOY_PATH: "$CI_PROJECT_DIR/cicd/deployment-linux.sh" # 服务部署脚本路径
  # 自动化测试
  JMETER_PATH: "$CI_PROJECT_DIR/cicd/jmeter/demo.jmx" # 自动化测试脚本路径

default:
  cache: # 全局缓存配置
    paths:
      - target/

stages:
  - build
  - code_scan
  - product
  - deploy
  - test

mvn: # 编译打包
  stage: build
  extends: .mvn-build
  tags:
    - build

unit_test: # 单元测试
  stage: build
  extends: .mvn_unit_test
  tags:
    - build

code_scan: # SonarQube代码扫描
  stage: code_scan
  extends: .sonarqube
  tags:
    - build

product: # 上传到制品库
  stage: product
  extends: .upload-artifact
  tags:
    - build

deploy_to_prod: # 部署到生产环境
  stage: deploy
  extends: .deploy-linux
  rules:
    - if: '$CI_COMMIT_BRANCH == "master"'
  tags:
    - deployment
  after_script:
    - sleep 10
    - ss -tunlp | grep 8888
  environment: # 生产环境
    name: production
    url: http://prod.demo.com:8888

deploy_to_test: # 部署到测试环境
  stage: deploy
  extends: .deploy-linux
  rules:
    - if: '$CI_COMMIT_BRANCH == "test"'
  tags:
    - build
  after_script:
    - sleep 10
    - ss -tunlp | grep 8888
  environment: # 测试环境
    name: test
    url: http://test.demo.com:8888

pages: # 自动化测试并收集测试报告
  stage: test
  extends: .jmeter
  tags:
    - test

结果验证

创建完pipeline后，自动触发流水线，效果如下：

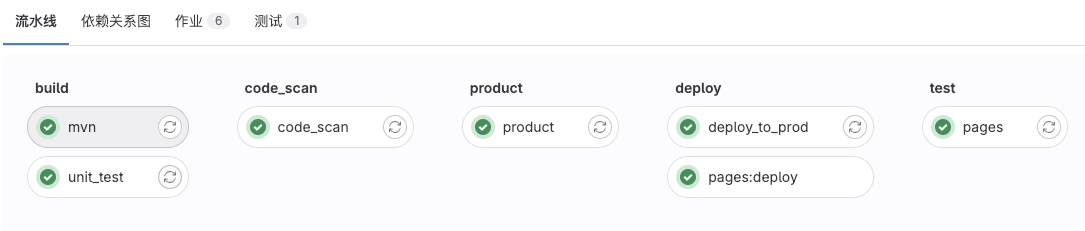

流水线信息

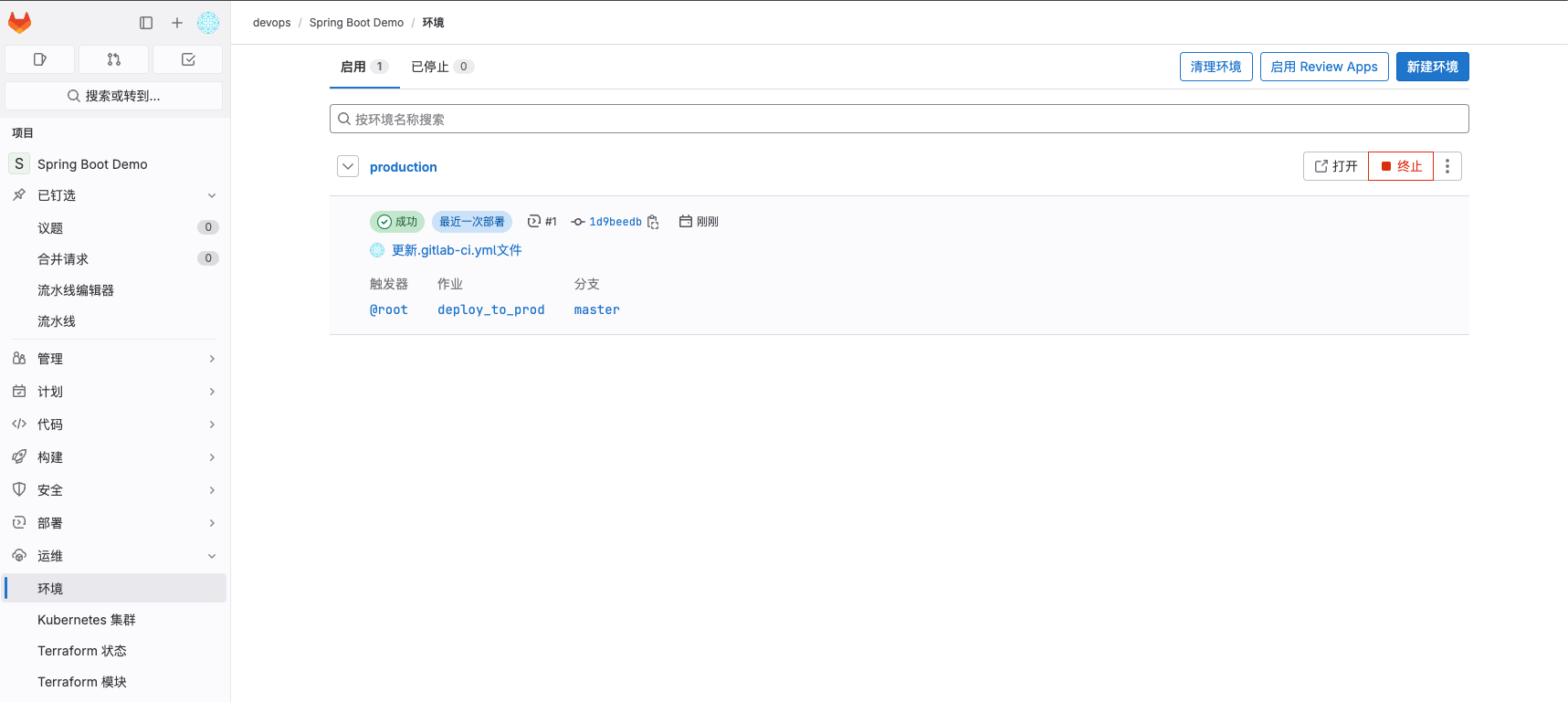

环境信息

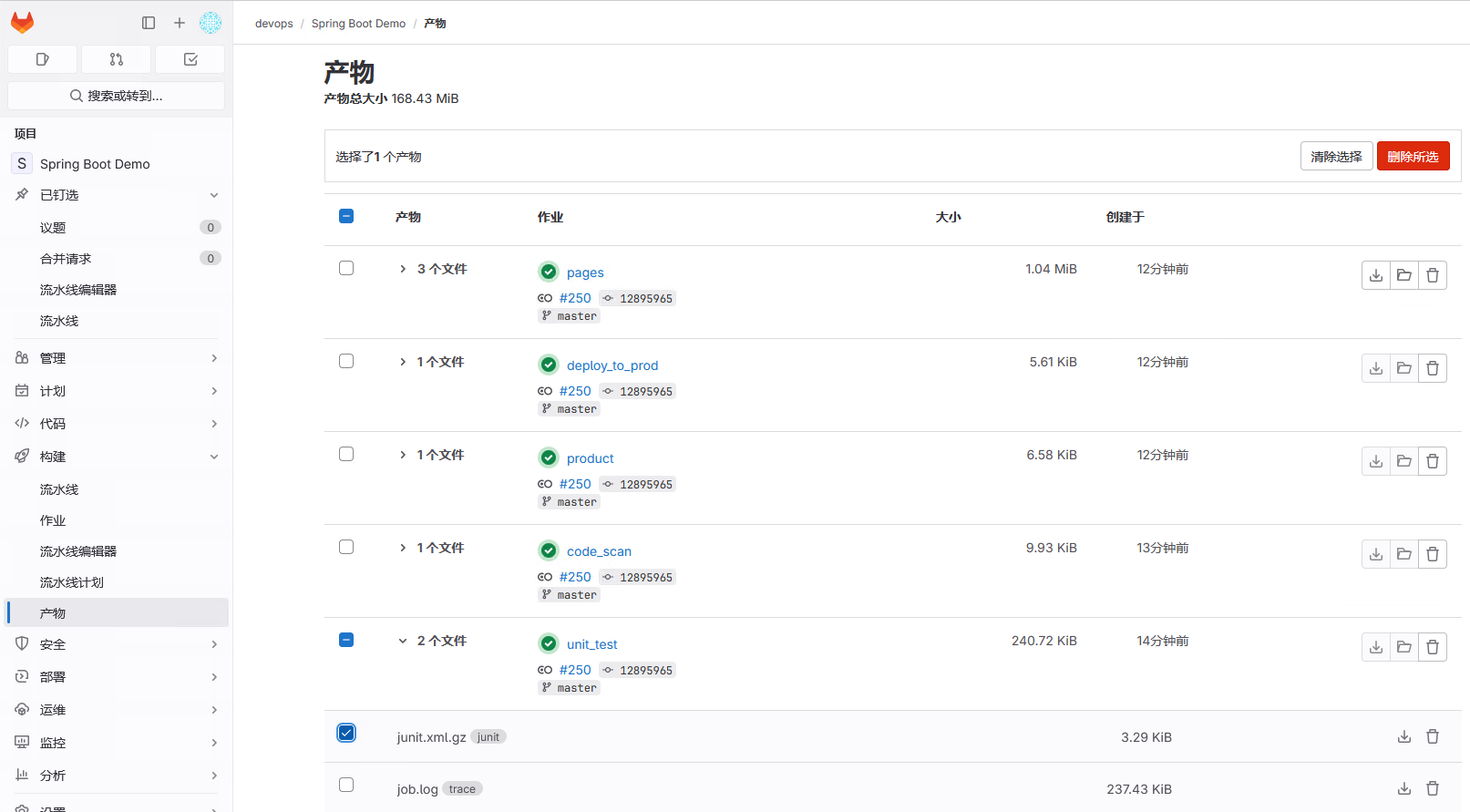

单元测试报告

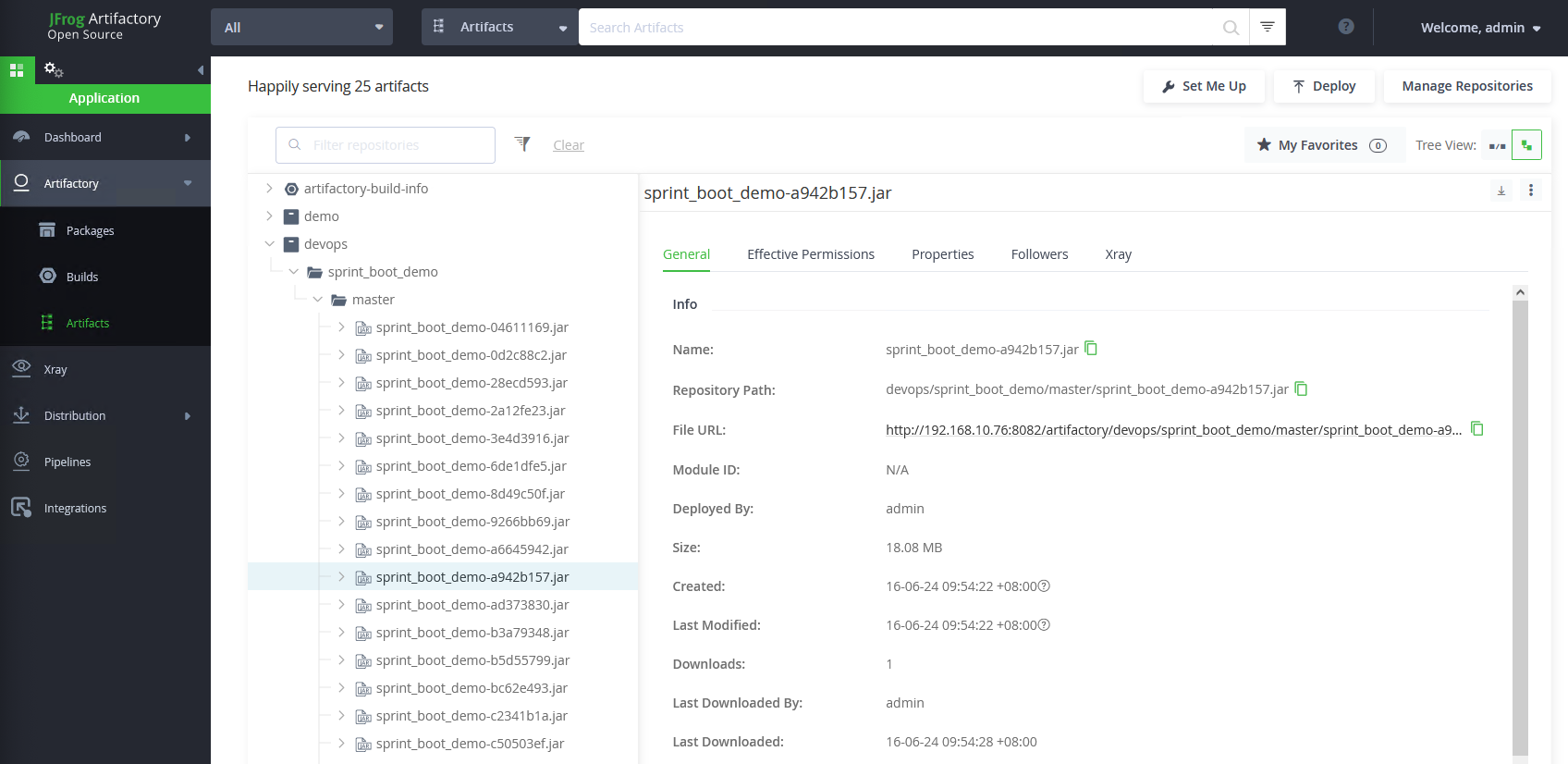

制品库内容

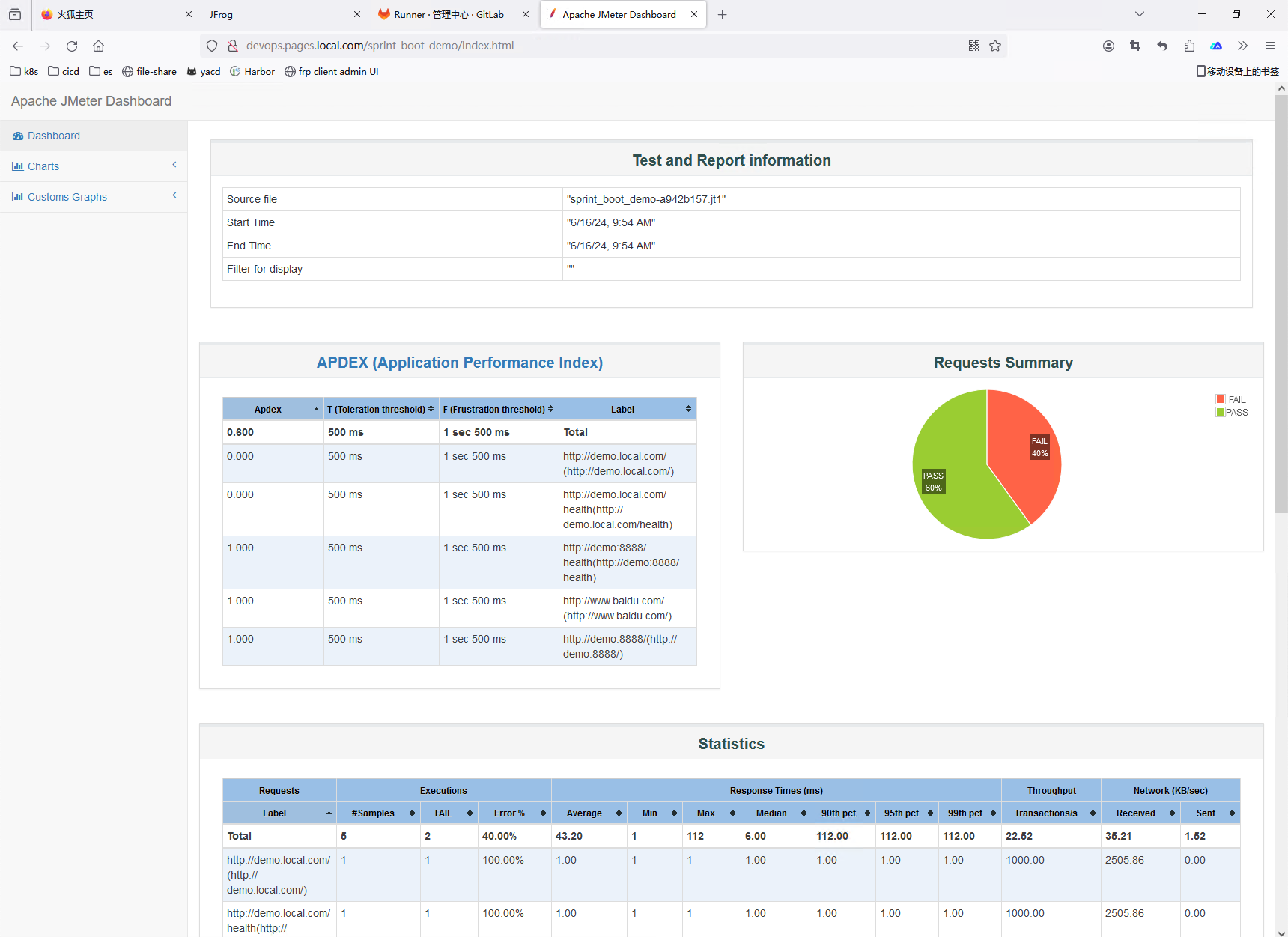

自动化测试结果

服务器进程信息

[root@client1 ~]# ss -tunlp | grep java
tcp   LISTEN 0      100                *:8888            *:*    users:(("java",pid=35089,fd=9))
[root@client1 ~]# curl 127.0.0.1:8888
<h1>Hello SpringBoot</h1><p>Version:v1 Env:prod</p>

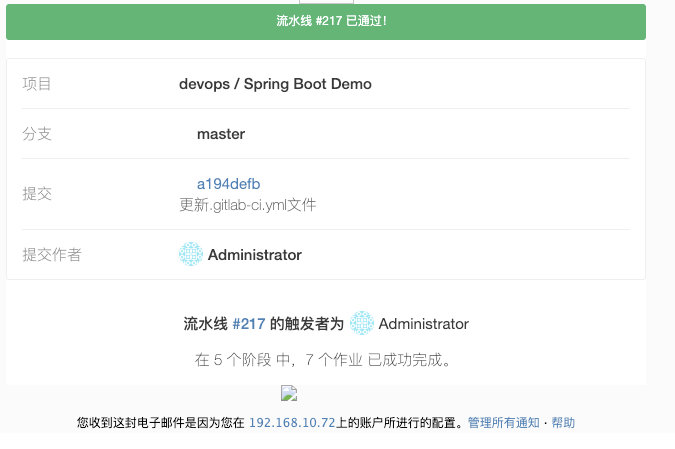

邮件通知

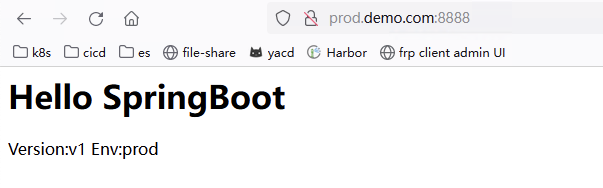

访问验证

修改hosts地址，新增hosts解析记录 192.168.10.74 prod.demo.com
